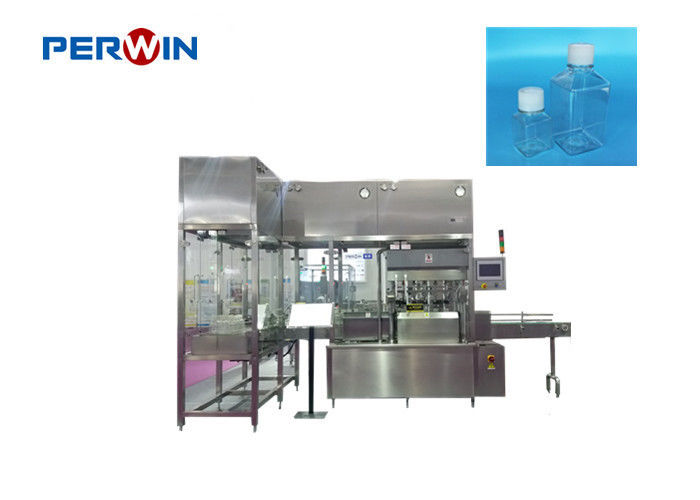

Ligne automatique machine d'obturation aseptique de solutions d'IVF de remplissage de sérum

Ligne aseptique automatique de remplissage de sérum de machine de remplissage de solutions d'IVF

1. Brève introduction

La machine de remplissage animale de sérum a été conçue par notre propre société avec automatique allaitent au biberon dans la plate-forme, bouteille servo d'entraînement séparant et plaçant, la bouteille transportée à l'environnement aseptique, dévissent la capsule, remplissant et couvrant, la douille de rétrécissement marquant, craintive, l'étiquetage et l'emballage final dans la boîte (facultative). Cette chaîne de production vitesse courante stable est environ 20 bouteilles/min.

Il est particulièrement conçu pour des bouteilles de la place 500ml et 1000ml.

2. Processus fonctionnant :

2.1. Allaitez au biberon dans la plate-forme.

Mettez les bouteilles de sérum sur la plate-forme, et le convoyeur enverra les bouteilles à l'admission de la machine de remplissage automatiquement.

2.2. Machine de capsulage de classement automatique de décapsulage.

Quand les bouteilles viennent au secteur remplissant, où il y a couverture d'écoulement laminaire ci-dessus, assurant l'environnement totalement aseptique. Premièrement les têtes de capsulage dévisseront les bouteilles pour remplir, après avoir rempli, chapeaux seront vissées sur les bouteilles encore.

2.3. Gainez l'étiquetage.

Après le capsulage, les bouteilles seront transportées à une autre pièce pour l'étiquetage de douille. (Votre boîte choisir notre machine à étiquettes de douille automatique, ou votre boîte après un travailleur pour la faire manuellement.)

2.4. Rétrécissement.

Après que la douille marquant, nous prépare une machine craintive thermique. Cette machine est particulièrement faite à la machine craintive, qui a son système de refroidissement pour des bouteilles, de sorte que les sérums à l'intérieur des bouteilles ne soient pas chauffés et ne soient pas endommagés. Par conséquent les labels seront avec succès marqués sur le dessus du chapeau sans dommages les sérums. Attention : le client devrait faire le fournisseur savoir si la pièce de rétrécissement est environnement de la température constante.

2.5. Machine à étiquettes de côté simple.

Après rétrécissement, les bouteilles seront transportées à la machine à étiquettes, où les labels seront marqués d'un côté de la surface de bouteille. Cette machine à étiquettes convient à toutes les bouteilles énumérées ci-dessus. (quelques pièces requises pour changer.)

3. Caractéristiques techniques.

3.1. Machine de capsulage d'obturation aseptique

3.1.1. Caractéristiques.

le l cette disposition de machine est futé et compact qui a également adopté la conception humanisée en termes d'habitudes de fonctionnement.

le l l'interface d'opération est fait d'écran tactile coloré d'affichage à cristaux liquides, et le système entier de machine est commandé par le PLC.

le l l'unité de capsulage adopte la technologie servo pour couvrir dans le sens horaire et en sens inverse des aiguilles d'une montre, qui peut visser les chapeaux par intervalles automatiquement des bouteilles. En changeant les paramètres de sortie servo d'entraînement pour changer pour tourner la vitesse, s'assure que le couple du couvercle à visser est relativement constant. Et l'arrangement quantitatif, contrôle quantitatif sont faits pour s'assurer que le chapeau est dévissé ou vissé, et le couple du chapeau est fiable et stable.

l avec la fonction de surveillance d'opération d'équipement. L'état d'opération des pièces principales de la machine a un affichage dynamique sur le HMI, qui fait l'état d'opération de la machine clairement d'un coup d'oeil, facile à utiliser et maintenir. Quand la machine est dans un état d'alarme, en plus du bruit et de l'alarme légère, la position et la cause dynamiques d'alarme d'affichage peuvent être montrées sur le HMI.

le l la ligne entière est fait de contrôle intelligent, en amont et en aval le fonctionnement de stations sont avec la fonction de commande de verrouillage.

des majeures parties de l sont faites du SUS d'acier inoxydable 304#, du matériel d'alliage d'aluminium, etc. et de l'aiguille remplissante faite de matériel 316L, en conformité avec les conditions pharmaceutiques de GMP d'entreprises et d'autres produits d'industrie empaquetant des conditions.

le capot d'écoulement laminaire de la purification FFU du l 100 contre des conditions de GMP est facultatif.

3.1.2. Paramètres

3.1.3. Configuration principale :
