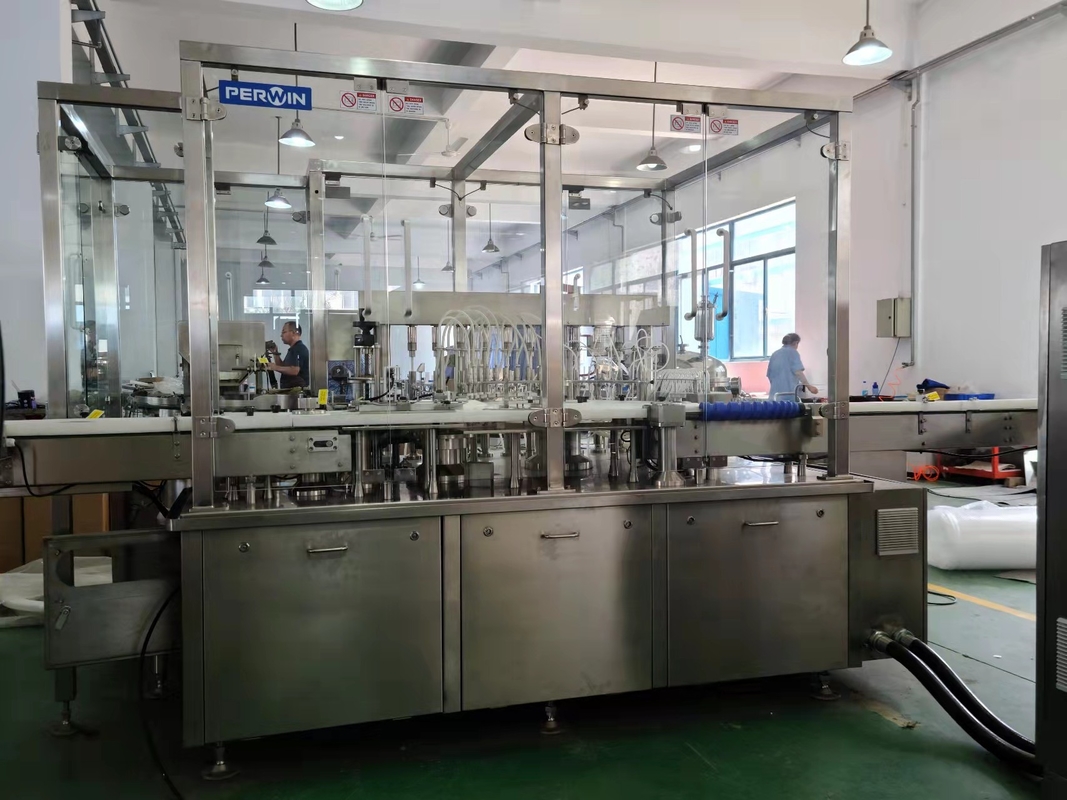

Ligne de remplissage de flacons à grande vitesse pour les contrôles de sérum et les calibrateurs

Contrôles et calibreurs à grande vitesse de Vial Filling Line For Serum

Machine à grande vitesse de Vial Filling Capping And Labeling pour les réactifs diagnostiques

1. Brève introduction.

• Cette chaîne de production remplissante a été conçue par notre propre société avec allaiter au biberon la plaque tournante, le remplissage d'argon, le sérum remplissant, branchement, l'échantillonnage et rejet intégré, la table sèche de plateau de gel, couvrant, étiquetage, imprimant le numéro de lot etc. Cette ligne remplissante vitesse courante d'écurie est 150~250bottles/min. Elle est particulièrement conçue pour les bouteilles 5~20ml.

2. Processus fonctionnant

2.1. Allaiter au biberon la plaque tournante.

• Mettez les bouteilles dans la plaque tournante, et les bouteilles seront transportées à la machine de branchement et de capsulage remplissante automatiquement.

2.2. Remplir branchant la machine.

• Quand les bouteilles viennent à la molette, la machine commencera le processus remplissant complémentaire (l'argon (10 têtes) et liquide remplissants (10 têtes)). Après avoir rempli là branchent la machine (18 têtes) qui peut finir les deux le plein processus de branchement et de semi-branchement, qui assure le gel sec et le non-gel les produits secs finis par une ligne.

2.3. Machine de capsulage.

• La machine est le type rotatoire machine de capsulage avec 16 têtes de capsulage. Nous employons notre dernière technologie de limiteur de couple d'induction magnétique pour ajuster la force de couple pour assurer le capsulage approprié. La vitesse courante stable est 200~ 250pcs/min.

2.4. Machine à étiquettes.

• Après avoir rempli machine de branchement et de capsulage, les bouteilles seront livrées au type vertical machine à étiquettes de bouteille ronde, qui finira l'étiquetage d'autocollant. (imprimant le numéro de lot, la date de production, la date d'échéance etc. est pour votre facultatif)

3. Caractéristiques techniques

3.1. Remplir branchant la machine

3.1.1. Caractéristiques.

l l'interface opérationnelle est écran tactile d'affichage à cristaux liquides, et la machine entière est commandée par le PLC.

l que le mode opérationnel se compose de mode de production et de mode pulsant (pour examiner).

l toutes les pièces matérielles de contact de produit sont conformes à la dernière norme de GMP.

l adoptent le type rotatoire méthode remplissante sans interruption complémentaire, qui a la vitesse de grande précision et rapide, structure compacte, fonctionnement et entretien commode.

l cet équipement a la même force d'entraînement pour allaitent au biberon dans la vis, allaitent au biberon dans l'astrolabe, l'astrolabe fonctionnant, l'astrolabe de sortie de bouteille et branchement de la tourelle et branchement de la tête, qui n'assure aucune bouteille coincée, et la finition entière d'équipement prenant la prise, semi-branchement ou plein-branchement et d'autres mouvements mécaniques avec précision avec des paramètres fixes. Le processus fonctionnant de totalité fonctionnant dans l'étape, stablement et sûrement.

l le mécanisme protecteur de surcharge unique de conception de la vis d'entrée de bouteille fermera automatiquement la machine tandis que les bouteilles se coincent tandis que venant dans la vis et l'astrolabe, qui éviteront effectivement des dommages d'équipement et d'opérateurs.

l conception unique branchant la structure de têtes n'assure aucun dommage des prises.

l ne met non aucun prise et branchement en bouteille.

l échantillonnage intégré et vérifient et rejettent des bouteilles sans prises.

l l'équipement a la fonction de surveillance courante. Il y a des états courants des parties fondamentales montrant sur l'écran tactile, qui fait à l'opérateur une compréhension claire du fonctionnement de machine, et bonnes pour l'opération et l'entretien.

l quand la machine fonctionne anormalement, il alarmera non seulement avec le bruit et la lumière, mais montrer également sur l'écran tactile les pièces et les causes alarmantes.

l la plupart des pièces adopte le SUS 304, alliage d'aluminium, la pièce matérielle de contact adoptent le SUS 316L, qui se conforme aux normes de GMP du secteur pharmaceutique et d'autres industries.

l la machine entière dans la norme européenne d'accord.

3.1.2. Paramètres

3.1.3. Configuration principale :

3.2. Machine de capsulage de vis.

PW-HX16 seize dirige la machine de capsulage est principalement appliqué à l'industrie pharmaceutique et d'IVD. Il peut automatiquement finir l'entrée de bouteille, le chapeau alimentant, le vissage de chapeau et la bouteille produisant pour différentes Spéc. des bouteilles d'ANIMAL FAMILIER ou en verre. Cette machine adopter le convertisseur de fréquence avancé et fiable pour changer la vitesse, le contrôle de PLC et le HMI. Structurellement, il adopte la révolution de planète de même pour l'astrolabe, rotation pour les têtes de capsulage. 16 têtes de capsulage visseront étroitement le chapeau tout en courant. Il adopte méthode d'embrayage pneumatique ou électromagnétique pour maintenir et visser le chapeau ; c'est un équipement de capsulage avancé qui a eu le design compact, la transmission stable et la représentation, réparation commode. Les mouvements de machine ont été finis par simple mutilent le moteur, qui est commode pour le contrôle de fréquence de la machine entière. Par le contrôle de fréquence principal de moteur et le contrôle de vitesse non polaire de convoyeur, la condition de production différente de différentes Spéc. serait satisfaisante. Cette machine adopte le capteur optique de fibre (fos), qui a la petite structure et l'alarmera et s'arrêtera tandis que des erreurs de réunion et déploiement sur l'écran tactile, protection de la machine et assurer la qualité du produit.

3.3.1. Caractéristiques.

• Le menu de fonctionnement standard est 7 pouces colorés d'écran tactile, et la machine entière commandée par le PLC.
• Mode opérationnel : mode de production et mode pulsant de essai.
• Cette machine n'a jamais collé les bouteilles, en tant que la tige de vis d'entrée de bouteilles, l'astrolabe d'entrée de bouteilles, l'astrolabe fonctionnant, l'astrolabe de sortie de bouteilles, le mécanisme de capsulage de gyrotraverse, et têtes de capsulage tout conduites par une commande, qui assure la machine entière couvrant selon des paramètres fixes, exactement prenant le chapeau, le capsulage et d'autres mouvements mécaniques. Le processus entier dans l'étape, stable et fiable, qui n'assure à 100% aucune chute vers le bas des chapeaux.
• La tige unique de vis d'entrée de bouteille de conception surchargeant le mécanisme protecteur fera la machine fermer si collé ou surchargeant, qui évitera d'endommager la machine et les opérateurs.
• La force de couple du capsulage est réglable, stable, fiable, évitant le bas taux de capsulage et les chapeaux préjudiciables de la méthode de capsulage traditionnelle--mise sur le chapeau directement.
• La création originale du mécanisme planaire de fixation de bouteille de came, du limiteur de force de couple dans le mécanisme de capsulage, le mécanisme de amortissement de capsulage de presse et la vaste zone entrante en contact adaptée aux besoins du client “de mécanisme pneumatique de clamping avec des chapeaux, assurant les têtes et les capsules de capsulage n'aura aucun mouvement relatif, qui conduit au capsulage stable, et bonne qualité.
• Aucune bouteilles ne prenant non des chapeaux et aucune bouteilles ne couvrant non.
• Bouteilles automatiques de rejet ou fonction alarmante et fermante de bas si les bouteilles sans des chapeaux ou des chapeaux lâches (fonction facultative), sur la ligne rejetant le taux est 100%.
• Il a une fonction de la surveillance tandis que fonctionnement de machine. Là montrera l'état courant de parties fondamentales de la machine, qui fait l'opérateur connaît bien l'état courant de la machine, ce sera bonne pour fonctionner et maintenir. Si la machine rencontrait des problèmes et l'alarme, il y aura non seulement sain et l'alarme légère, l'opérateur verra également clairement dans le HMI au sujet des endroits et des causes alarmants.
• Contrôle intelligent et de couplage de à travers l'équipement de courant.

3.3.2. Paramètres

3.3.3. Configuration principale :
