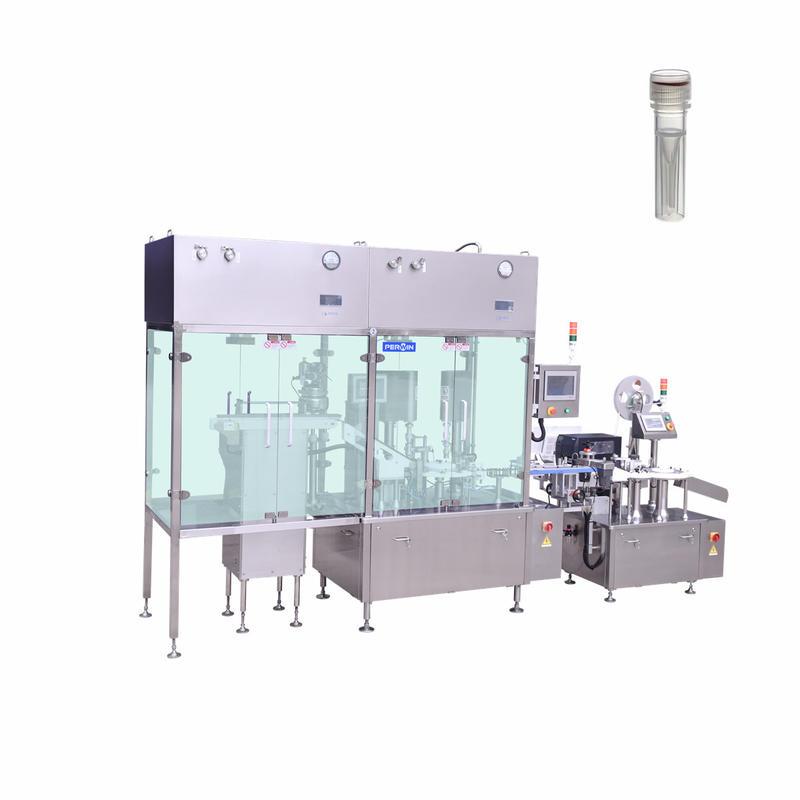

machine de remplissage aseptique liquide du tube à essai 2ml de PLC de 2KW

Machine de remplissage liquide automatique de système de PLC pour le tube à essai 3ml

1. Brève introduction

Cette machine de remplissage automatique de liquide a été conçue pour 0,5 ml ~ 2 ml PCR cryovial par notre propre société avec un redresseur automatique de bouteilles, un remplissage par pompe péristaltique, un mécanisme d'arrangement de bouchons, un mécanisme de bouchage automatique, un système de pesée automatique (en option) et une étiqueteuse à positionnement vertical.La vitesse de fonctionnement stable de cette machine est d'environ 75 bouteilles/min.Il est spécialement conçu pour les flacons de type tube à essai de 2 ml.

2. Processus de travail.

2.1.Redresseur automatique de tubes.

Placez les tubes dans le redresseur automatique de tubes, puis les tubes arrivent automatiquement à l'entrée de la machine de remplissage.


2.2.Automatique fmaladeet capsuleuse à pression.
Lorsque les bouteilles arrivent dans la zone de remplissage, la machine démarre automatiquement le processus de remplissage et de bouchage. (Facultatif : couvercle à flux laminaire au-dessus, garantissant un environnement totalement aseptique.)

2.3.Etiqueteuse à positionnement vertical.
Après pesée, les bouteilles seront transférées à la roue en étoile de l'étiqueteuse.Les étiquettes sur le rouleau d'étiquettes seront automatiquement retirées et étiquetées sur les bouteilles.Les bouteilles seront positionnées et étiquetées, ce qui garantit une grande précision d'étiquetage.

2.4.Système de pesage et de détection automatique. (facultatif)
Après le remplissage et le bouchage, les bouteilles seront transférées au système de pesée.Le poids dépassant la quantité requise sera détecté, la machine cessera de fonctionner.

3. Caractéristiques techniques.

3.1.F automatiquemaladeet capsuleuse à pression.

3.1.1.Fonctionnalités.

• Cette configuration de machine est intelligente et compacte et a également adopté une conception humanisée en termes d'habitudes de fonctionnement.
• L'interface de fonctionnement est constituée d'un écran tactile LCD coloré et l'ensemble du système de la machine est contrôlé par PLC.
• Le mécanisme de remplissage de positionnement assure une meilleure précision de remplissage.
• Technologie CAM précise pour prendre le bouchon pour le bouchage.L'unité de bouchage adopte la technologie servo pour contrôler la force de bouchage.En modifiant les paramètres de sortie du servomoteur pour modifier la vitesse de rotation, la force du capuchon à enfoncer est relativement constante.Et le réglage quantitatif, un contrôle quantitatif sont effectués pour s'assurer que le bouchon est bien bouché sur les bouteilles.
• Avec la fonction de surveillance du fonctionnement de l'équipement.L'état de fonctionnement des principales parties de la machine a un affichage dynamique sur l'IHM, ce qui rend l'état de fonctionnement de la machine clair en un coup d'œil, facile à utiliser et à entretenir.Lorsque la machine est en état d'alarme, en plus de l'alarme sonore et lumineuse, la position et la cause de l'alarme d'affichage dynamique peuvent être affichées sur l'IHM.
• Toute la ligne est constituée d'un contrôle intelligent, les stations en amont et en aval fonctionnant avec une fonction de contrôle de verrouillage.
• La plupart des pièces sont en acier inoxydable SUS 304 #, en alliage d'aluminium, etc. et l'aiguille de remplissage en matériau 316L, conformément aux exigences GMP des entreprises pharmaceutiques et aux autres exigences d'emballage des produits de l'industrie.
• Hotte à flux laminaire de purification 100 contre les exigences GMP (en option).


3.1.2.Paramètres



3.1.3.Paramétrage principal.
