Détails du produit
Lieu d'origine: Jiangsu, Chine
Nom de marque: PERWIN
Certification: CE, SGS, TUV, ISO9001
Numéro de modèle: PW-HX210
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Détails d'emballage: Cas woodern d'exportation standard
Délai de livraison: 60~90 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 5 ensembles/mois
Nom de production: |
machine de remplissage automatique liquide de tube à centrifuger de la micro-échelle 0.1ml~2 ml |
Volume de remplissage (plage): |
0.1~2ml |
Méthode remplissante: |
pompe facultative |
Exactitude remplissante: |
≤1% |
Capacité: |
30~40 bouteilles par minute |
Alimentation d'énergie: |
380V 50Hz (peut être personnalisé) |
Puissance: |
2KW |
Air comprimé: |
0,4 ～ 0,8 Mpa 25 ～ 35 L / min |
Condition: |
Nouveau |
Matériau d'emballage: |
Bois |
Nom de production: |
machine de remplissage automatique liquide de tube à centrifuger de la micro-échelle 0.1ml~2 ml |
Volume de remplissage (plage): |
0.1~2ml |
Méthode remplissante: |
pompe facultative |
Exactitude remplissante: |
≤1% |
Capacité: |
30~40 bouteilles par minute |
Alimentation d'énergie: |
380V 50Hz (peut être personnalisé) |
Puissance: |
2KW |
Air comprimé: |
0,4 ～ 0,8 Mpa 25 ～ 35 L / min |
Condition: |
Nouveau |
Matériau d'emballage: |
Bois |

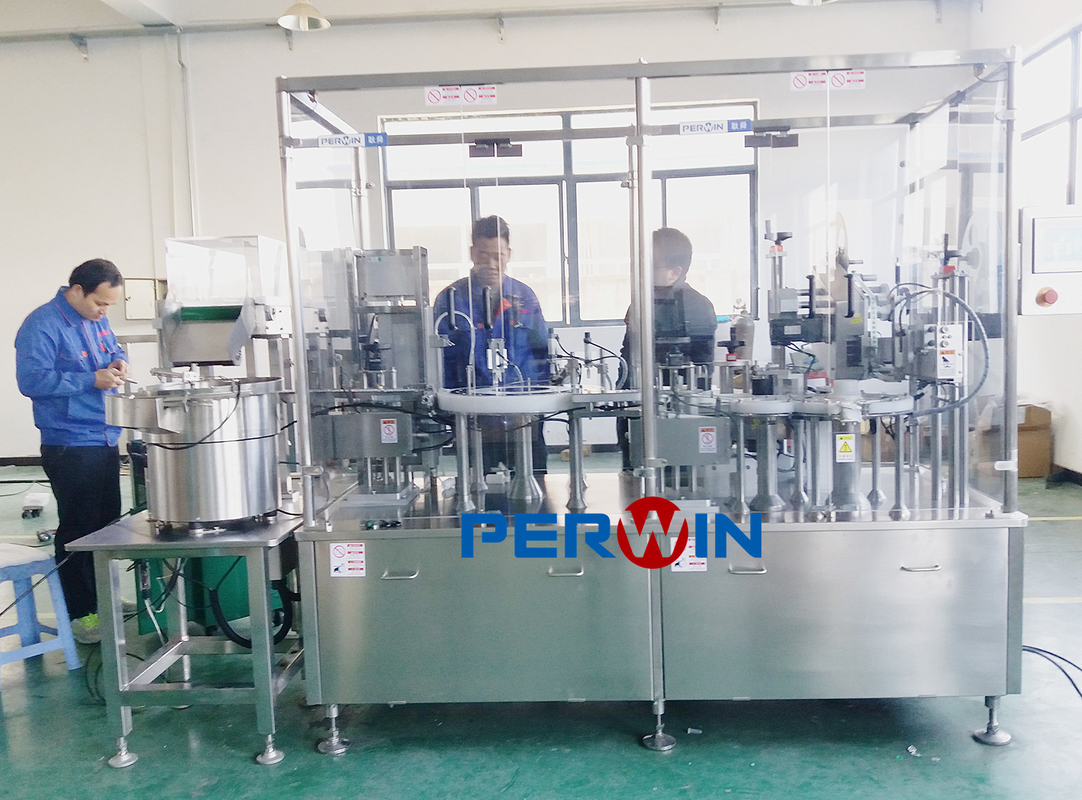

machine de remplissage automatique liquide de tube à centrifuger de la micro-échelle 0.1ml~2 ml
Cette chaîne de production convient avec des caractéristiques des produits de tubes à centrifuger remplissant capsulage et capsulage. Elle peut être appliquée aux longs et minces ou légers tubes qui sont facilement bas de chute ou moment instable étant transporté dans la production.
2. Caractéristiques techniques.
2.1. Machine de branchement et de capsulage remplissante
2.1.1. Caractéristiques.
Cette disposition de machine est futée et compacte qui a également adopté la conception humanisée en termes d'habitudes de fonctionnement.
L'interface d'opération est faite d'écran tactile coloré d'affichage à cristaux liquides, et le système entier de machine est commandé par le PLC.
Technologie précise de FAO pour prendre le chapeau pour le capsulage. L'unité de capsulage adopte la technologie servo pour commander la force de capsulage. En changeant les paramètres de sortie servo d'entraînement pour changer pour tourner la vitesse, s'assure que le couple du couvercle à visser est relativement constant. Et l'arrangement quantitatif, contrôle quantitatif sont faits pour s'assurer que le chapeau est vissé correctement sur les bouteilles, et le couple du chapeau est fiable et stable.
Avec la fonction de surveillance d'opération d'équipement. L'état d'opération des pièces principales de la machine a un affichage dynamique sur le HMI, qui fait l'état d'opération de la machine clairement d'un coup d'oeil, facile à utiliser et maintenir. Quand la machine est dans un état d'alarme, en plus du bruit et de l'alarme légère, la position et la cause dynamiques d'alarme d'affichage peuvent être montrées sur le HMI.
La ligne entière est faite de contrôle intelligent, en amont et en aval les stations que le fonctionnement sont avec la fonction de commande de verrouillage.
Des majeures parties sont faites du SUS d'acier inoxydable 304#, du matériel d'alliage d'aluminium, etc. et de l'aiguille remplissante faite de matériel 316L (peut être en plastique si le besoin de client), en conformité avec les conditions pharmaceutiques de GMP d'entreprises et d'autres produits d'industrie empaquetant des conditions.
capot d'écoulement laminaire de la purification 100 contre des conditions de GMP (c'est pour votre facultatif).
2.1.2. Paramètres
| Article | Modèle et spécifications |
| Modèle | PW-HX210 |
| Volume remplissant (gamme) | 0.1~2ml |
| Méthode remplissante | pompe facultative. |
| Exactitude remplissante | ≤1% |
| Capacité | 30~40 tubes par minute |
| Alimentation d'énergie | 380V 50Hz (peut être adapté aux besoins du client) |
| Puissance | 2KW |
| Air comprimé | 0.4~0.8Mpa 25~35L/min |
2.1.3. Configuration principale :
| Articles | Marque | De |
| PLC | Siemens | L'Allemagne |
| Écran tactile | Fuji | Le Japon |
| VFD | Mitsubishi | Le Japon |
| Capteur photoélectrique | OMRON et MALADE | Le Japon et l'Allemagne |
| Composants pneumatiques | SMC | Le Japon |
| Moteur principal | ABB | Suisse |
| D'autres moteurs | Domestique | La Chine |
2.2. Machine à étiquettes.
La machine à étiquettes PW-T501 (troisième génération) adopte la technologie de étiquetage de servo ultra-rapide supérieur international, système de étiquetage, localisant le système, système de brossage, le système de contrôle, système de convoyeur comme combinaison parfaite. Ceci rend la technologie de étiquetage de Perwin plus précise et plus stable.
2.2.1. Caractéristiques.
Le système de étiquetage peut être surveillé par l'écran tactile coloré.
Cette machine à étiquettes est avec le système de contrôle de vitesse de muti-étape. Vous pouvez choisir la vitesse de étiquetage en cliquant sur la fonction de contrôle de vitesse avec précision et rapidement.
La machine à étiquettes est avec la fonction d'arrangement initiale de position. Néanmoins grand le diamètre de étiquetage est et Qu'est ce que longueur le label pourrait être. Vous pouvez commencer à placer la position initiale sur l'écran tactile ou vous pouvez entrer le paramètre connu directement avant de courir la machine.
La machine à étiquettes adapte la fonction de étiquetage de retard. La position de étiquetage pourrait être ajustée légèrement qui rend la qualité de étiquetage meilleure.
La machine à étiquettes adapte la fonction de compte. La quantité de produit pourrait être calculée automatiquement et ceci peut être vu sur l'interface homme-ordinateur.
La machine à étiquettes adapte la fonction d'arrangement de étiquetage de quantité. Vous pouvez prérégler la quantité de étiquetage, alors les arrêts de machine fonctionnant après cette quantité atteint.
Le roulement de étiquetage, collant le système a pu être ajusté en haut et en bas, à gauche et à droite. C'est bon pour l'autre usage de étiquetage de dimension.
La machine est équipée de la fonction de surveillance d'opération. Le statut courant principal de processus et de machine peut être montré sur l'écran tactile de LED qui fait l'opérateur connaît bien le statut de machine et facile à utiliser et le maintenanc
La chaîne de production est intelligente commandée entièrement. Le processus plus tôt et le processus postérieur ont pu être commandés comme une chaîne.
La plupart des composants adoptent le SUS 304 et l'alliage d'aluminium qui répond à la condition médicale de GMP de sociétés et à toute autre exigence de empaquetage.
2.2.2. Paramètres
| Modèle | PW-WT501 |
| Appareil de étiquetage | tube 1ml |
| Vitesse | Au-dessus de 30~40 bouteilles/min |
| Exactitude | ±0.5mm |
| Marquez le petit pain diamètre extérieur | ≤375mm |
| Marquez le petit pain diamètre intérieur | 76mm |
| Longueur de label | 10~200mm |
|
Distance de label |
≥3 millimètre |
| Puissance | 220V 50Hz (peut être adapté aux besoins du client) |
| Taux |
1 KILOWATT |
| Pression atmosphérique |
0.4~0.7Mpa |
|
Note |
Les paramètres supérieurs sont juste pour la référence |
2.2.3. Configuration principale :
| Article | Marque | Origine |
| PLC | Siemens | L'Allemagne |
| Écran tactile | FUJI | Le Japon |
| Moteur de serveur | Panasonic | Le Japon |
| VFD | Mitsubishi | Le Japon |
| Composants pneumatiques | SMC | Le Japon |
| Bouteille détectant le capteur | OMRON | Le Japon |
| Label détectant le capteur | Leuze | L'Allemagne |
