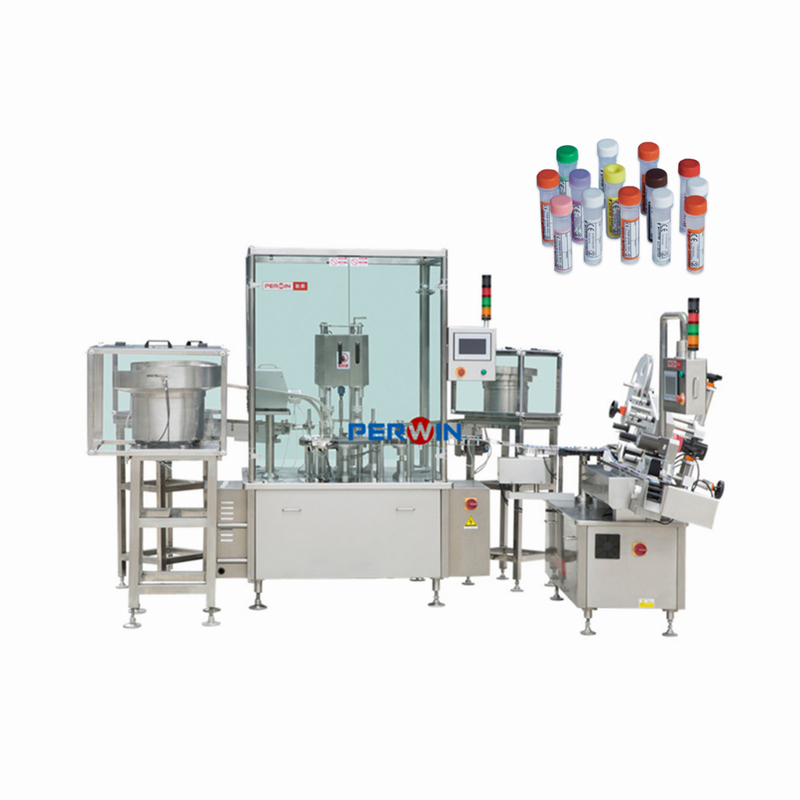

Machine d'obturation aseptique de Vial Test Tube Antigen 1ml

Machine de remplissage automatique de fiole de machine de remplissage pour l'antigène 1ml de tube à essai

1. Brève introduction

Cette machine de remplissage a été conçue par notre propre société avec un redresseur automatique de bouteilles, un remplissage par pompe péristaltique, un mécanisme d'arrangement de bouchons, un mécanisme de bouchage automatique à pression, un système de pesée automatique (en option) et une étiqueteuse à positionnement vertical.La vitesse de fonctionnement stable de cette machine est d'environ 75 bouteilles/min.Il est spécialement conçu pour les flacons de type tube à essai de 3 ml.

2. Processus de travail.

2.1.Redresseur automatique de tubes.

Placez les tubes dans le redresseur automatique de tubes, puis les tubes arrivent automatiquement à l'entrée de la machine de remplissage.

2.2.Automatique fmaladeet capsuleuse à pression.

Lorsque les bouteilles arrivent dans la zone de remplissage, la machine démarre automatiquement le processus de remplissage et de bouchage. (Facultatif : couvercle à flux laminaire au-dessus, garantissant un environnement totalement aseptique.)

2.3.Etiqueteuse à positionnement vertical.

Après pesée, les bouteilles seront transférées à la roue en étoile de l'étiqueteuse.Les étiquettes sur le rouleau d'étiquettes seront automatiquement retirées et étiquetées sur les bouteilles.Les bouteilles seront positionnées et étiquetées, ce qui garantit une grande précision d'étiquetage.

2.4.Système de pesage et de détection automatique. (facultatif)

Après le remplissage et le bouchage, les bouteilles seront transférées au système de pesée.Le poids dépassant la quantité requise sera détecté, la machine cessera de fonctionner.

3. Caractéristiques techniques.

3.1.F automatiquemaladeet capsuleuse à pression.

3.1.1.Fonctionnalités.

• Cette configuration de machine est intelligente et compacte et a également adopté une conception humanisée en termes d'habitudes de fonctionnement.
• L'interface de fonctionnement est constituée d'un écran tactile LCD coloré et l'ensemble du système de la machine est contrôlé par PLC.
• Le mécanisme de remplissage de positionnement assure une meilleure précision de remplissage.
• Technologie CAM précise pour prendre le bouchon pour le bouchage.L'unité de bouchage adopte la technologie servo pour contrôler la force de bouchage.En modifiant les paramètres de sortie du servomoteur pour modifier la vitesse de rotation, la force du capuchon à enfoncer est relativement constante.Et le réglage quantitatif, un contrôle quantitatif sont effectués pour s'assurer que le bouchon est bien bouché sur les bouteilles.
• Avec la fonction de surveillance du fonctionnement de l'équipement.L'état de fonctionnement des principales parties de la machine a un affichage dynamique sur l'IHM, ce qui rend l'état de fonctionnement de la machine clair en un coup d'œil, facile à utiliser et à entretenir.Lorsque la machine est en état d'alarme, en plus de l'alarme sonore et lumineuse, la position et la cause de l'alarme d'affichage dynamique peuvent être affichées sur l'IHM.
• Toute la ligne est constituée d'un contrôle intelligent, les stations en amont et en aval fonctionnant avec une fonction de contrôle de verrouillage.
• La plupart des pièces sont en acier inoxydable SUS 304 #, en alliage d'aluminium, etc. et l'aiguille de remplissage en matériau 316L, conformément aux exigences GMP des entreprises pharmaceutiques et aux autres exigences d'emballage des produits de l'industrie.
• Hotte à flux laminaire de purification 100 contre les exigences GMP (en option).

3.1.2.Paramètres

3.1.3.Paramétrage principal.

3.2.Machine d'étiquetage

3.2.1.Fonctionnalités.

• Le système d'étiquetage peut être contrôlé via l'écran tactile coloré.
• Modèle d'étiquetage à positionnement vertical spécialement conçu avec une précision d'étiquetage de ± 0,5 mm.
• Cette étiqueteuse est dotée d'un système de contrôle de vitesse en plusieurs étapes.Vous pouvez choisir la vitesse d'étiquetage en cliquant sur la fonction de contrôle de la vitesse avec précision et rapidité.
• L'étiqueteuse est dotée d'une fonction de réglage de la position initiale.Quel que soit le diamètre de l'étiquetage et quelle que soit la longueur de l'étiquette.Vous pouvez commencer à définir la position initiale sur l'écran tactile ou saisir le paramètre connu directement avant de faire fonctionner la machine.
• L'étiqueteuse adapte la fonction Délai d'étiquetage.La position de l'étiquetage peut être légèrement ajustée, ce qui améliore la qualité de l'étiquetage.
• L'étiqueteuse adapte la fonction de comptage.La quantité de produit peut être calculée automatiquement et cela peut être vu sur l'interface homme-ordinateur.
• L'étiqueteuse adapte la fonction de réglage de la quantité d'étiquettes.Vous pouvez prérégler la quantité d'étiquetage, puis la machine s'arrête de fonctionner une fois cette quantité atteinte.
• Le système de roulement et de collage d'étiquetage peut être ajusté de haut en bas, de gauche à droite.C'est bon pour d'autres utilisations d'étiquetage de dimension.

• La machine est équipée de la fonction de surveillance du fonctionnement.Le processus principal et l'état de fonctionnement de la machine peuvent être affichés sur l'écran tactile LED, ce qui permet à l'opérateur de bien connaître l'état de la machine et d'en faciliter l'utilisation et la maintenance.
• La ligne de production est entièrement contrôlée de manière intelligente.Le processus antérieur et le processus ultérieur pourraient être contrôlés comme une chaîne.
• La plupart des composants adoptent le SUS 304 et l'alliage d'aluminium qui est conforme aux exigences GMP des sociétés médicales et aux autres exigences d'emballage.

3.2.2.Paramètres

3.2.3.Paramétrage principal :
